ПРИМЕР ПОДБОРА ШНЕКОВОГО ДЕГИДРАТОРА
ОЧИСТНЫЕ СООРУЖЕНИЯ СТОЧНЫХ ВОД ПРОИЗВОДИТЕЛЬНОСТЬЮ 300 М³/СУТКИ
ИСХОДНЫЕ ДАННЫЕ
Тип стоков - хозяйственно бытовые сточные воды
Объем стоков – 300 м³/сутки
Масса осадка по сухому веществу (сырой осадок и избыточный ил) - 90,00 кг/сутки
Влажность осадка – 98%
Объем смеси сырого осадка и избыточного ила – 4,5 м³/сутки
Объем стоков – 300 м³/сутки
Масса осадка по сухому веществу (сырой осадок и избыточный ил) - 90,00 кг/сутки
Влажность осадка – 98%
Объем смеси сырого осадка и избыточного ила – 4,5 м³/сутки

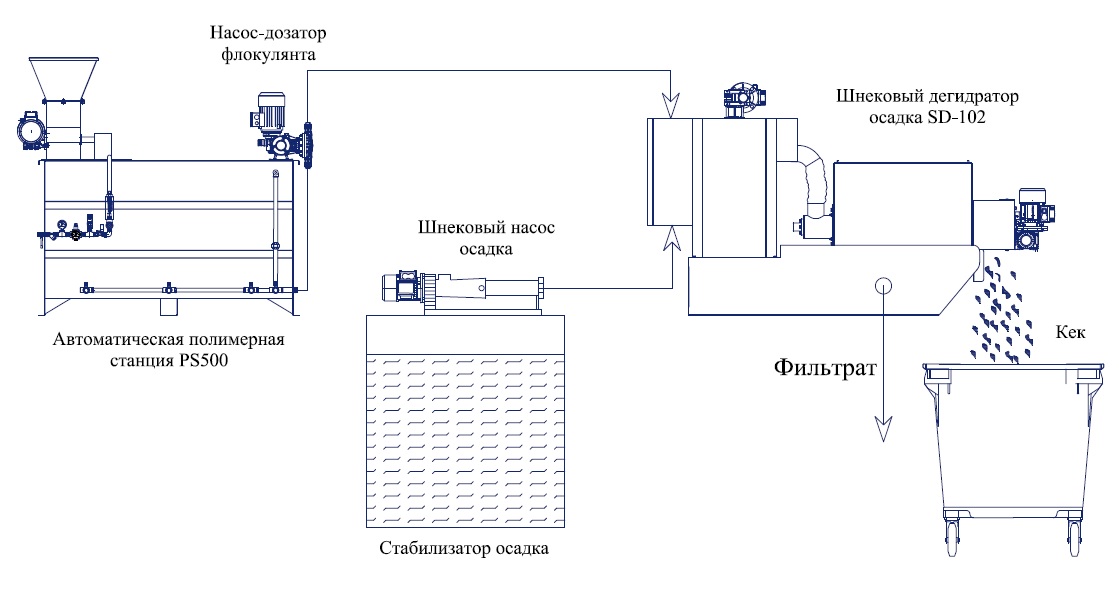

ПРИНЦИПИАЛЬНАЯ СХЕМ
СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ
СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ
Система обезвоживания осадка состоит из:
1. Шнековый дегидратор осадка модель SD-102
2. Полимерная станция PS500
3. Насос-дозатор флокулянта Taurus TM04108C (Injecta)
4. Шнековый насос подачи осадка MN 30 60/7WLT
1. Шнековый дегидратор осадка модель SD-102
2. Полимерная станция PS500
3. Насос-дозатор флокулянта Taurus TM04108C (Injecta)
4. Шнековый насос подачи осадка MN 30 60/7WLT
ШНЕКОВЫЙ ДЕГИДРАТОР ОСАДКА SD-102
| Тип | Производительность | Шнек | A | B | C | Мощность |
Вес, кг |
| Концентрация с.в. 6000-35000мг/л |
|||||||
| Модель 102 | 6-12 кг·с.в./час | Ø 100×2 | 1900 | 590 | 1070 | 0,54 кВт | 230 |
Производительность шнекового дегидратора SD-102 при концентрации осадка 20000 мг/л (влажность 98,0 %) составляет 0,5 м³/час. Расход флокулянта по с.в. 4-6 г на 1 кг с.в. осадка.
На протяжении 1 часа шнековый дегидратор осадка обезводит 0,5 м³ осадка влажностью 98 % и расходует 50,0 л флокулянта PRAESTOL 859BS концентрацией 0,1%. Марка флокулянта ориентировочная.
Суточный объем осадка 4,5 м³ (влажность 98%) шнековий дегидратор осадка SD-102 обезводит на протяжении 9 часа и использует 450 л флокулянта концентрацией 0,1%.
На протяжении 1 часа шнековый дегидратор осадка обезводит 0,5 м³ осадка влажностью 98 % и расходует 50,0 л флокулянта PRAESTOL 859BS концентрацией 0,1%. Марка флокулянта ориентировочная.
Суточный объем осадка 4,5 м³ (влажность 98%) шнековий дегидратор осадка SD-102 обезводит на протяжении 9 часа и использует 450 л флокулянта концентрацией 0,1%.
ПОЛИМЕРНАЯ СТАНЦИЯ PS500
| Объем, л | 500 |
| Производительность, л/час | 500 |
| Приготавливаемая концентрация раствора | 0,1% |
| Объем бункера, л | 30 |
| Мощность | |
| Дозатор, кВт | 0,18 |
| Мешалки, кВт | 0,25 х 2 шт. |
| Размеры, мм | |
| A | 1450 |
| B | 550 |
| C | 1300 |
| Подключение воды | 3/4 ” |
| Перелив | 2 ” |
| Вес, кг | 200 |
МЕМБРАННЫЙ ДОЗИРУЮЩИЙ НАСОС TM04108C (Инжекта)
● Класс защиты IP 55
● Материал головки - полипропилен
● 0-100% ручная регулировка производительности
| Модель | Ø Мембраны | Подключение | Max расход, л/час |
Давление | Вес, кг | Мотор |
| TM04108C | 108 | 3/8” g.f. | 120,0 | 10 bar | 10,0 | 3х-фазный 0,37 кВт |
ШНЕКОВЫЙ НАСОС MN 30 60/7WLT
Модель - MN 30 60/7WLT
Производительность – 400-700 л/час
Давление насоса – 7 bar
Корпус насоса – чугун
Ротор - нерж. сталь Aisi420 B
Статор - нитрил
Установленная мощность – 1,0 кВт
